Rakennusteknisessä suunnittelussa toimiminen





1. HUVILAPROJEKTI

Tässä projektissa minun tehtäviini kuului:
  • inventoida ja todentaa asiakkaan saarella sijaitseva huvilarakennus
  • luoda huvilasta luonnospohjapiirustus, ja -julkisivupiirustus
  • luoda 3D-mallinnuskuvar huvilasta neljästä eri kuvakulmasta
  • luoda näistä yhtenäinen PDF-tiedosto
Lähtötiedot:

  • valmiit valokuvat huvilan ulkopuolelta
  • työpaikkaohjaajani paikan päällä mitatut ja käsinpiirretyt mitat


 Mallinnan huvilan ArchiCAD20-ohjelmalla. Aikataulu projektiin oli sovitusti joustava.

Tässä muutama lähtötietojen valokuvista sekä skannattu kuva käsinpiirretyistä mitoista:






-





Aloitin työskentelyn luomalla ArchiCAD:iin uuden projektin. Käytin projektissa työpaikkani standardi-aloituspohjaa. Aluksi laskin mittakuvista seinien paksuudet. Korjasin yhden paikan päällä mitatun mittaluvun, johon oli merkattu vahingossa 641 cm - muiden mittojen kanssa sen oikeaksi mitaksi osoittautui 6400. Tein ulkoseinälle ArchiCadissa uuden rakennetyypin, joka sisältää puuseinää, puueristettä ja kuitulevyä, jonka jälkeen mallinsin ulkoseinät seinä-objektilla kyseisen rakenteen kanssa.

Väliseinät tein seinä-objektilla aloituspohjaan mukaan kuuluvalla luonnosseinällä. Tarkastellessa saatuja mittoja väliseinien paksuudet eivät täsmänneet. Toin asian esille työpaikkaohjaajalleni, ja sovimme takan yhteyteen kuuluvien seinien paksuudeksi 180cm. Tein huvilaan sokkelin seinä-objektilla ulkoseinien sisäpinnasta ulkopintaa myöten.

Seuraavaksi loin huvilaan ulkoportaat etu- ja takasisäänkäynnille porras-objektilla. Porras-objektista ei löytynyt sopivaa kaidetta, joten luon ne jälkikäteen erillisenä objektina. Takapihan portaissa olikin oletuksesta huolimatta laskettu alin muista poikkeavan pituinen askel mukaan portaiden yhteispituuteen – ongelmaksi tuli miten saada alin porras erikokoiseksi muista. Porras-objektiin ei näyttänyt saavan erisyvyisiä askelia, joten tein alimman askel-laatan erillisen laatta-objektin avulla.






Seuraavaksi tein sisä- ja ulkolattiat laatta-objektilla. Sisälle tein erikseen oman laatta-objektin ja ulkopuolelle omat sokkelin kanssa samaa materiaalia olevat laatta-objektit. Sen jälkeen siirryin katon tekoon – aloitin laskemalla katon kulmaa saamistani mitoista. Tein katto-objektilla harjakaton huvilan laajimmalle alalle, sekä erillään olevan sivukatto-objektin verannan kohdalle.




Sijoitin harjakatto-objektin sekä verannan katto-objektin oikealle korkeudelle. Tein portaisiin erilliset kaide-objektit jotka vastaavat paremmin valokuvissa näkyviä kaiteita. Tein etu- ja takasisäänkäynnin portaiden alle seinä-objektilla sokkeliseinän, jonka leikkasin boolean-toimenpiteellä myötäilemään portaiden reunaa.




Käytin boolean-työkalua leikkaamaan kaikki seinä-objektit mukailemaan katon harjaa.




Seuraavaksi loin huvilaan ikkunat saamieni mittojen mukaisesti ikkuna-objekteilla. Verannan kohdalla jaoin pisimmän seinän pituuden valokuvanmukaisesti kolmeen samankokoiseen osaan, joihin tulee toistensa kanssa samanlaiset ikkuna-objektit. Otin kolmeen osaan jaettaessa huomioon myös vihreiden ikkunapielten vaatiman tilan.

Sen jälkeen loin terassin tekemällä sen kohdalle oikeanmittaisen laatta-objektin. Poistin laatan kulmasta terassien portaiden kohdalta tarvittavan osion. Lisäsin terassille johtavan ulko-oven ovi-objektilla sekä terassin kaiteet erillisinä kaide-objekteina. Muokkasin kaikkien kaiteiden välissä kulkevien tankojen tiheyttä aiempaa realistisemmaksi.




Tässä vaiheessa aloin pohtia, miten ikkunoiden sekä ovien pielet saisi luotua ArchiCAD:illa.

Tein loput huvilan ulko- ja sisäovet ovi-objekteilla saamieni mittojen mukaisesti. Terassiin lisäsin "alalaudat" luomalla seinä-objekteilla lautaa muistuttavat seinät kahteen eri korkeuteen.
Lisäsin terassiin portaat porras-objektilla sekä pilarijalat pilari-objektilla. Puinen pintamateriaalikuvio oli pilareissa vääränsuuntainen, joten loin uuden pintamateriaalin, jossa käänsin kuvion pystysuuntaiseksi.




Etsin ulkoseinälle todellista ulkomuotoa vastaavaa pintamateriaalia. ArchiCAD:in valmiista vaihtoehdoista löytyi vaalea pystyvuoraus –pintamateriaali, mutta se ei ollut tarpeeksi valkoinen. Loin uuden pintamateriaalin, johon löysin työpaikan aloituspohjan kirjastosta sopivan kuvan valkoiseen vuoraukseen.





Ratkaisin vihreiden ikkunapielten luomisen tekemällä ne tyypillisen pielilaudan paksuisella (22cm) seinä-objekteilla ikkunoiden ja ovien ympärille sekä huvilan ulkoseinien reunakohdille. Korjasin samalla osien ikkunoiden ja ovien korkeutta.






Korjasin kaiteiden palkit vastaamaan paremmin huvilasta otettuja valokuvia kasvattamalla niiden tolppien leveyttä.

Aloitin tekemään sisäänkäyntien katoksia. Niiden luonti tuntui aluksi hankalalta – en ollut varma mistä hakisin tarvittavat koot ja korkeudet, ja millä tavalla tehdä katoksen alla/välissä olevan osion. Tein katosten kohdalle tässä vaiheessa tavanomaiset harjakatto-objektit. Lisäsin lisäksi huvilan kuisteille (etu- ja sisäänkäynneille) pilari-objektit.

Seuraavaksi edessä oli vintillä olevien vinoikkunoiden teko – aloitin yrittämällä tehdä tyypillisestä ikkuna-objektista oikeankokoisen ikkunan, jonka sitten kääntäisin oikeaan kaltevuuteen, mutta tällaista ominaisuutta ei tästä objektista löytynyt. Löysin etsimällä kuitenkin uuden vinonmallisen ikkuna-objektin ja käytin sitä vintti-ikkunoiden kohdalla.



Ongelmaksi muodostui jälleen vihreiden ikkunapielien luonti, sillä en onnistunut luomaan seinäobjektia tarvittavaan salmiakinmalliseen muotoon. Ratkaisin pulman luomalla toiset vinoikkuna-objektit aiempien päälle siten, että jätin objektin ikkunalasille tarkoitetun materiaalin tyhjäksi, jolloin ikkunasta jäi jäljelle pelkät pielet.



Säädin ikkunanpieliä mallintavat ikkunaobjektit vielä 22cm koholla huvilan ulkoseinästä.





Halusin lisätä huvilan katon realistisuutta, ja jaoin nykyisen katto-objektin kahteen eri objektiin, jolloin alemman objektiin sai erilaisen pintamateriaalin. Jätin alemman katto-objektin räystäät hieman ylempänä olevan objektin räystäitä lyhyemmiksi.

Loin sokkeliin kellarinovet ovi-objekteilla. Muutin sokkelin seinien korkeutta niin, että ne ulottuivat uusien kellariovien kohdille luontevasti.


Tässä kohtaa projektin edistäminen oli ollut pienellä tauolla jonkin aikaa muiden kiireisempien projektien vuoksi.  Tauon jälkeen kävin projektia läpi työpaikkaohjaajani kanssa keskustellen projektin etenemisestä.  Yhtenä edistämisen kohteena sain vapaamuotoisen ohjeen muokata huvilan 3D-mallia vastaamaan tarkemmin valokuvia.

Loin oma-aloitteisesti ArchiCAD:iin uusia pintamateriaaleja muovaamalla ArchiCAD.in valmiita pintamateriaaleja sekä luomalla itsetehtyjä omia pintamateriaaleja. Loin sokkelille ja ikkunapielille uuden tummemman vihreän sävyisen pintamateriaalin, sekä vesikatolle tummemman ja utuisemman punaisen pintamateriaalin.





Loin verannan kohdalle huvilan sokkeliin kaksi syventymää tehdäkseni siihen paremmin ulottuvuuden tuntua. Korjasin myös verannan kohdalla olevien ikkuna-objektien kokoa ja muotoa niin, että ne jakautuivat tasaisesti niille kuuluvalle seinälle valokuvia vastaavasti.



Huvilan maastosta minulla ei ollut saatavilla mitään konkreettista tietoa lukuun ottamatta huvilasta otettuja valokuvia. Loin ei-mittakaavassa olevan suuntaa-antavan maastolaatan projektiin maasto-objektilla.



Maasto-objektin käyttö oli minulle melko uusi juttu tässä vaiheessa, enkä ollut varma, miten se tarkalleen toimii. Aloitin maaston muovausta luomalla siihen erikorkuisia korkeuskäyriä pääsisäänkäynnin lähialueelle.



Opin hiljattain uuden ominaisuuden kaide-objektista kaiteiden kulmien yhtenemiskohdasta, ja korjasin sen avulla projektissa olevien kaide-objektien kulmat viistoneviksi.



Emme olleet saaneet huvilan seinien rakenteista mitään informaatiota, joten koska se ei ollut tässä kohtaa tiedossa mitä huvilan seinät pitävät sisällään, muutin pohjapiirustuksen seinät työpaikkaohjaajani ohjeistuksesta kokonaan mustaksi.



Halusin muokata verannan sokkelia valokuvaa vastaavammaksi lisäämällä verannan alle verkkoaidan näköisen pintamateriaalikuvan.



Etsin netistä sopivan näköisen kuvan huvilan verkkoaitaa muistuttavasta aidasta, jonka muokkasin Paint 3D-ohjelmalla minun käyttööni sopivaksi lisäämällä siihen varjoisuutta, muuttamalla värisävyä kylmemmäksi ja tummemmaksi sekä muuttamalla sen koon tarpeideni mukaiseksi.



Sitten loin projektiin uuden pintamateriaalin, johon toin muokkaamani verkkoaitakuvan. Sävytin sen ArchiCAD:issa vielä tarkemmin vastaamaan todellista valokuvaa, ja annoin kuvalle oikeanlaiset mitat pintamateriaaliin, jotta se esittäytyisi seinä-objektissa täsmälleen siinä mittakaavassa mitä havittelin.




Testasin renderointi-ominaisuudella, miltä pintamateriaali näyttäisi renderointikuvassa, ja olin tyytyväinen lopputulokseen.




Lisäsin maastoon muutaman puu-objektin. Renderoin kokeiluksi muutaman kuvan huvilan tämänhetkisestä vaiheesta auttamaan renderoinnissa näkyvien värisävyjen ja valoisuuden sekä 3D-mallin todenmukaisuuden vastaamisen hahmottamista.




Pehmensin maasto-objektiin luodut viivat.



Edistin sisäänkäyntien katoksia luomalla niiden alaosat laatta-objekteista. Käytin Boolean-toimintoa leikkaamaan ylimääräisten ylläolevien laattojen yläosat pois.




Päivitin projektia koskevat tiedot ArchiCAD:in ”Projektin tiedot” -osiosta ajan tasalle. Edistin plansseja eteenpäin. Muutin Julkisivu-planssin näkymiä vaihtamalla niiden mittakaavoja ja tuomalla niihin maaston sun muun tasoja näkyviin. Lisäsin huvilaan myös savupiipun savupiippu-objektilla valokuvien ja talon pohjasta otettujen mittojen perusteella suunnilleen oikealle sijainnillensa, sillä projektin vaatimuksissa ei tarkempaa sijaintia tässä työssä sille kaivattu.




Lisäsin Leikkaus A-A -planssin näkymään korkeuksia esiin.



Harjoittelin myös oma-aloitteisesti renderointi-ominaisuuden käyttöä muokaten renderoituihin kuviin sopivanlaista valaistusta ja kokoa. Etsin myös netistä tekijänoikeuksilla suojattuja maisemakuvia, jotka voisi sopia huvilan taustalle elävöittämään kuvaa.





Tässä vaiheessa bongasin valokuvista, että etu- ja sisäänkäyntien portaiden pinnat ovatkin valkoisen värisiä, ja korjasin portaiden yläpinnan pintamateriaalin valkoisen väriseksi.



Paikan päältä otetuista valokuvista näkee huonosti kellariin johtavaa syventymää ja sisäänkäyntiä, joten tein parhaiten näkyvän valokuvan perusteella suuntaa-antavasti kellarin kohdalle portaat ja kivetystä seinä- ja porras-objekteilla. Tein ylimmän askeleen laatta-objektista, ja valitsin pinta-materiaaliksi kallioleikkausta vastaavan pinnan.




Halusin lisätä myös ulko-oviin realistisemmat pintamateriaalit. Etsin jälleen netistä valokuvasta erottuvan oven pintaa muistuttavan kuvan. Tuunasin löytämästäni kuvasta Paint 3D -ohjelmalla sekä Windowsin Valokuvat-ohjelmalla mieluisakseni leikkaamalla kuvasta tarvitsemani kokoisen ja muuttamalla sen väriä ja sävyjä kylmemmäksi ja tummemmaksi.



Loin ArchiCAD:iin uuden pintamateriaalin ja lisäsin muokkaamani kuvan sinne pinnaksi. ArchiCAD:in 3D-näkymässä ei pinnan kuviointi erottunut juuri lainkaan.



Testasin renderointi-ominaisuudella pintamateriaalin pintakuvioinnin erottumista renderoidusta kuvasta, ja siinä se näkyi sellaisena kuin olin havitellutkin.




Tein samankaltaiset muutokset kellarinovien pintamateriaaleihin, sekä lisäsin kellarinoviin valokuvia vastaavat ovenpielet seinä-objekteilla samalla metodilla kuin tein vihreät ikkunanpieletkin.



Testaillessani tulosteiden pdf-käännöksien ulkonäköä huomasin, että jotkut pohjapiirroksen viivat olivat tahattoman paksuja. Korjasin viivanpaksuudet sopusuhtaisiksi.




Tässä vaiheessa työtä kävin työpaikkaohjaajani kanssa läpi projektin tämänhetkistä tilannetta, ja sain häneltä jatko-ohjeistuksen, miten ja mitä seuraavaksi lähteä projektissa tekemään.

Pohjapiirustukseen sain mm. seuraavia ohjeistuksia: huonealojen lisäys, kaiteet näkyviin, takan ja lieden sekä sisällä menevien tikkaiden lisäys, sisäänkäyntinuolet näkyviin sekä korot näkyviin.

Lisäsin huoneisiin huone-alat ArchiCAD:in vyöhyke-ominaisuudella. Nimesin vyöhykkeet ja laitoin niiden pinta-alat asetuksista esille. Siirsin vyöhykkeiden littera-tekstit symmetrisesti huoneiden kulmiin, jotta pohjapiirros olisi helppolukuisempi. Lisäsin sisäänkäyntinuolet täyte-ominaisuudella ulko-ovien kohdille, pääsisäänkäynnin kohdalle musta-täyttöisen nuolen osoittamaan sen olevan huvilan pääsisäänkäynti, ja muiden ovien kohdalle avoimet nuolet, joissa on mustat ääriviivat. Laitoin myös kaiteet pohjapiirrokseen esille.



Työpaikkani ArchiCAD-aloituspohjasta ei löytynyt valmiita plansseja A4-kokoisina. Tähän mennessä olin käyttänyt A3-kokoisia pohjia plansseissa. Loin projektiin omat A4-kokoiset planssit, jonka alareunaan loin työpaikan aloituspohjan luonnosplansseja vastaavan nimiökentän työpaikan logolla varustettuna. Käytin plansseissani apuna aloituspohjan A3-kokoisia plansseja, joista kopioin nimiön ja näkymiä. Muokkasin näkymien mittakaavat A4-pohjalle sopivampaan kokoon.

Huvilan sisällä olevista tikkaista, liedestä ja takasta oli lähtötiedoissa niukasti tai ei lainkaan tietoa. Työpaikkaohjaajani piirsi minulle tulosteeseen suuntaa-antavat tiedot niiden sijainnista ja koosta ja muusta niitä koskevista tiedoista, ja mallinsin ne ohjeiden mukaisesti pohjapiirrokseen. Tikkaat loin porras-objektilla ja takan takka-objektilla. Lisäsin ensimmäisen koron huvilaan olohuoneeseen.




Lisäsin myös julkisivujen näkymiin huvilan korkeuksia esiin.





Tässä kohtaa huomasin valokuvista, että katon reunoissa menevien pielien leveydet ei olekaan saman levyisiä niin kuin omassa mallissani tässä kohtaa oli ollut.



Korjasin ylemmät katto-objektit paksummaksi lisäämällä niiden korkeutta ja alemmat katto-objektit ohuemmaksi vähentämällä niiden korkeutta.



Huomasin myös, että harjakaton räystäiden alla menee kohtisuorassa kulkeva kattoelementti, jota ei mallistani vielä löytynyt.



Lisäsin vastaavanlaiset kattoelementit räystäiden alle laatta-objekteilla, jotka leikkasin boolean-työkalulla niin, että niiden yläosa poistui harjakaton yltä.



Osa huvilan korkeuksista ei tässä kohtaa vastannut lähtökohtien mittoja – huvilan katot olivat mallissa korkeampia kuin mitä niiden kuuluisi olla, joten tein niihin asian korjaavia muutoksia.



Lisäsin pohjapiirrokseen huvilan päämitat.



Terassi oli jäänyt vahingossa samalle korkeudelle kuin sisälattiat. Madalsin sitä 30cm, jonka jälkeen se oli oikeassa korkeudessaan.

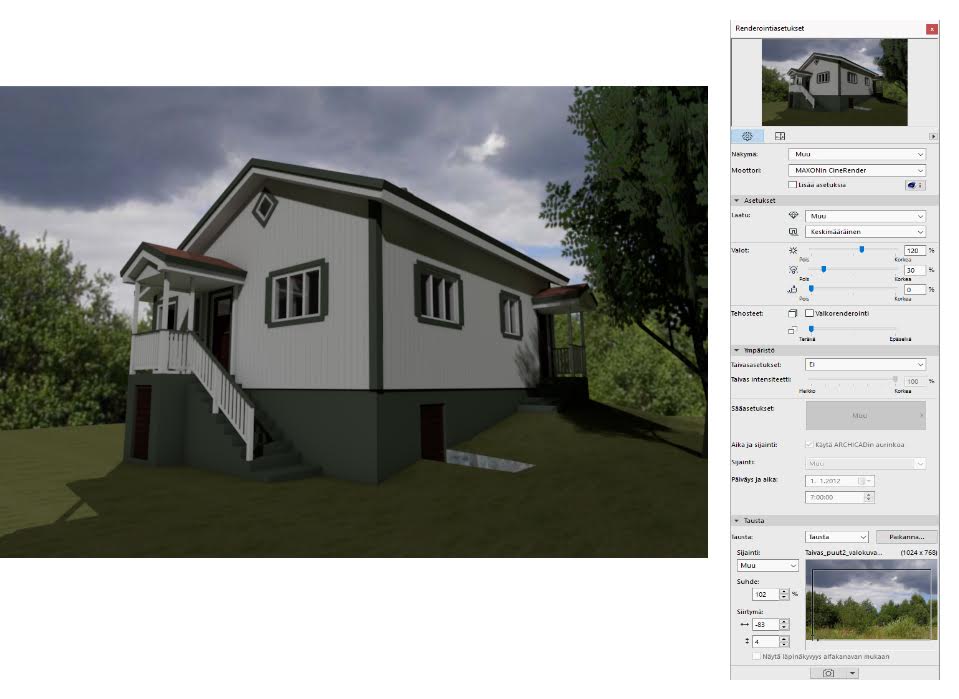

Renderoin huvilasta kuvia neljästä eri näkökulmasta. Paransin aiempia valotuksiani ja lisäsin kokeiluksi erilaisen taustakuvan renderointiasetuksissa 3D-mallin taustalle. Lisäsin malliin 3D-mallissa näkymättömän lamppu-objektin tuomaan renderointikuviin lisää valoa.






Seuraavaksi tein muutoksia leikkausplanssin näkymään. Lisäsin sisäkattoa kuvaavan viivan sisäkaton sijainnin kohdalle. Lisäsin leikkaukseen korkeusasemia, pyöristin korkeudet luettavimpiin lukuihin ja sijoitin korkeusasemat selkeästi luettaville sijainneille. Poistin turhia viivoja pois näkyvistä. Lisäsin huoneiden lyhenteet esille.



Julkisivuplanssilla muutin näkymien ilmansuunnat vastaamaan huvilan aitoja ilmansuuntia. Suurensin mittakaavan 1:150:stä 1:100:n vastaamaan leikkauspiirustukselle ominaista mittakaavaa. Asettelin näkymissä näkyvät huvilat symmetrisesti toisiinsa nähden. Muutin ikkunoiden lasipinnat läpinäkymättömiksi.

Hioin myös plansseja paremman näköiseksi - muutin fonttikokoa pienemmäksi, lihavoin otsikon, muutin otsikkoa lukuun ottamatta muut tekstit isoista kirjaimista pieniksi. Siirsin mittakaavatekstin eri kohtaan.






Pohjanäkymässä muutin huoneiden pinta-alat 0,5 asteen tarkkuuteen. Suurensin päämittojen lukujen fonttia luettavampaan kokoon. Lisäsin korkeusaseman myös terassille näkyviin.

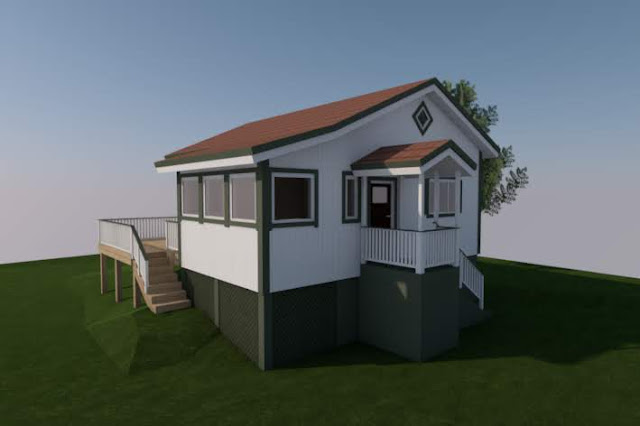

Loin neljästä eri näkökulmasta uudet renderointikuvat uusilla taustoilla – Huvila sijaitsee järven rannalla, joten lisäsin kaakosta katsotun näkökulman 3D-mallin taustalle maiseman, jossa näkyy vettä.

Tässä kohtaa projekti alkoi olla kasassa - tein muutaman viimeistelevän silauksen plansseihin ja näkymiin, jonka jälkeen tulostin ArchiCAD:issa luodussa tulostekansiossa kaikki planssit PDF-muotoon. Tein erillisistä PDF-tiedostoista vielä yhden kaikki planssit sisältävän tiedoston, jonka jälkeen työ oli valmis!

Lopputöikseni lähetin valmiin PDF-paketin asiakkaalle sähköpostitse.

Tässä vielä työni lopputulos eli valmiit luonnosplanssit esiteltynä:









***

2. KESÄTEATTERITAPAHTUMAN PROJEKTI

Tässä projektissa minun tehtäviini kuului:

luoda pääpiirustukset kesäteatteritapahtumalle ArchiCadilla olemassaolevia vanhempia pohjakuvia apuna käyttäen

Lähtötiedot:

---
--

LÄHTÖKUVIA

-
-
-

--

--


--


--
